Introducción
Los convertidores de frecuencia a voltaje encuentran su campo de aplicación en circuitos opto-acoplados, sistemas de telemetría circuitos como tacómetros
para el control de velocidad de motores, etc. Los dos tipos básicos de convertidores de frecuencia a voltaje más
comunmente utilizados son:
-
Convertidores de integración de pulsos. Los cuales integran un pulso de ancho fijo en una señal a la salida cuyo valor es dependiente de la frecuencia del pulso.
- Convertidores de PLL . Los cuales se amarran a una frecuencia de entrada para producir un voltaje de error el cual es proporcional a las variaciones de frecuencia de la señal de entrada.

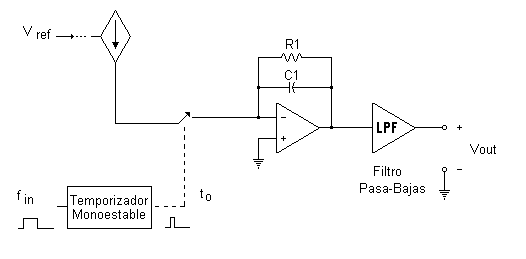

El convertidor de integración de pulsos utiliza un temporizador mono-estable ''one-shot timer''de precisión, el cual cuando es disparado por la señal de entrada, produce a su salida pulsos
de una amplitud y duraciín fijos. Estos pulsos son integrados para determinar su valor promedio en un intervalo de tiempo, donde el valor promedio será proporcional a la frecuencia del tren de pulsos.
